Dans le domaine des moules du système de contrôle de précision des canaux chauds, les canaux froids traditionnels ressemblent à des rivières incontrôlables, générant inévitablement des déchets, des pertes d'énergie et des fluctuations de qualité. En revanche, les systèmes à canaux chauds représentent l'art précis de la « sculpture fluide », garantissant que le plastique fondu reste dans un état optimal avant d'atteindre la cavité du moule. Cette technologie de base permet un zéro rebut, des cycles courts et une production de haute qualité. Cependant, l'âme d'un moule à canaux chauds exceptionnel ne réside pas seulement dans ses composants à canaux chauds, mais aussi dans la compréhension approfondie, la conception, l'intégration et les capacités de contrôle du système à canaux chauds.
Ningbo Weishuo élève la technologie des canaux chauds à un niveau stratégique. Nous ne sommes pas de simples fabricants de moules, mais des ingénieurs et gestionnaires du comportement d'écoulement du plastique. Grâce à une collaboration étroite avec les plus grandes marques mondiales de canaux chauds et à l'exploitation de nos solides capacités internes d'analyse des flux de moules (IAO), nous proposons une conception et une intégration de systèmes personnalisées. Nous nous engageons à transformer chaque moule à canaux chauds en une « micro-usine chimique » stable, efficace et intelligente, garantissant une production de produit presque parfaite, de la première injection à des centaines de milliers de injections.
1. Technologie de contrôle de température de précision indépendante multizone
Défi : Les produits complexes présentant des variations significatives d'épaisseur de paroi d'une zone à l'autre nécessitent une compensation de température distincte pour le retrait ; Les matériaux thermosensibles (par exemple PC, PMMA) présentent une extrême sensibilité aux fluctuations de température.
Solution : Mettre en place des systèmes de « contrôle indépendant de la température par buse » ou encore de « contrôle de température des buses multi-segments ». Utilisez des serpentins de chauffage et des thermocouples à haute réponse et haute stabilité, combinés à des algorithmes adaptatifs PID, pour contrôler strictement les fluctuations de température à chaque point de contrôle dans une plage de ±0,5 °C, fournissant ainsi l'assurance fondamentale de l'environnement thermique pour un moulage de haute qualité.
2. Système de contrôle dynamique de la pression et de la séquence
Défi : Remplissage inégal des cavités dans les moules multi-empreintes, ou produits nécessitant des séquences de remplissage spécifiques pour éliminer les lignes de soudure et garantir la résistance.

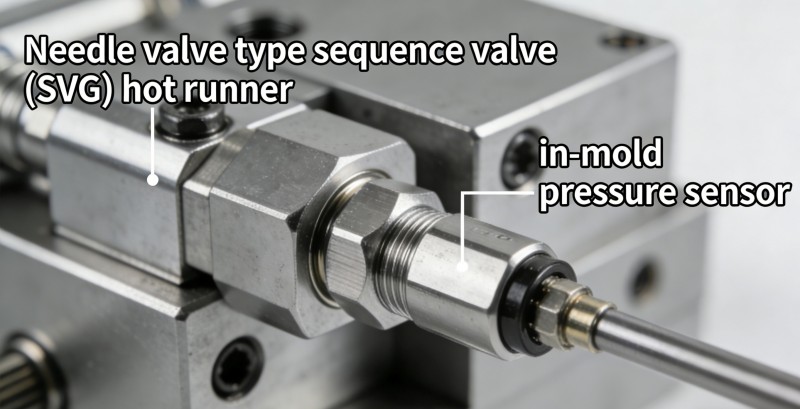

Solution : Intégrez des « canaux chauds à obturateur séquentiel (SVG) » avec des « capteurs de pression dans le moule ». Contrôlez par programme la séquence d'ouverture et la course de chaque obturateur de vanne pour guider activement les chemins d'écoulement de la matière fondue. Combiné avec un retour de pression de cavité en temps réel pour ajuster les paramètres d'injection, réalisant un véritable moulage scientifique.
Défi : Une mauvaise conception des canaux entraîne une surchauffe/dégradation du plastique (lignes jaunes, points noirs) ou une perte excessive de pression de remplissage.
Solution : sur la base de l'analyse du flux de moule, effectuez une optimisation rhéologique du diamètre des canaux, des angles de transition et de l'ouverture de la buse. Garantit des parois de canal lisses, un chauffage par cisaillement contrôlable et une résistance à l'écoulement minimisée. Pour les matériaux sujets à la dégradation, utilisez des buses spécialisées avec de grandes ouvertures et de petits angles de conicité.
Défi : Les pannes du système de canaux chauds (par exemple, dommages au réchauffeur, dysfonctionnement du thermocouple) sont difficiles à prévoir, entraînant souvent des rebuts de lots.
Solution : Intégrez un module de surveillance de l'état du système de canaux chauds dans le moule, permettant une surveillance en temps réel du courant, de la résistance, de la puissance et de l'état d'isolation de la terre pour chaque circuit. Les données sont téléchargées vers le système MES via une interface Internet industriel des objets (IIoT), permettant une maintenance prédictive. Des alertes précoces sont émises avant que les pannes ne surviennent, éliminant ainsi les temps d'arrêt imprévus.
| Dimension de comparaison | Moules à canaux froids traditionnels | Moules de contrôle de précision à canaux chauds Ningbo Weishuo | Valeur fondamentale créée pour les clients |
| Consommation de matériaux et d'énergie | Génère 15 à 40 % de déchets de canaux nécessitant un recyclage et un broyage, avec une consommation d'énergie élevée. | Environ zéro rebut, conservant directement les matériaux vierges tout en réduisant les coûts d’énergie et de main d’œuvre. | Réduit considérablement le coût des matériaux par unité, soutenant ainsi les objectifs de fabrication écologique et de durabilité. |
| Cycle de formage | Cycle de moulage Long temps de refroidissement (nécessite des canaux de refroidissement), grande course d'ouverture/fermeture du moule. | Temps de cycle réduit de 15 à 30 %, pas d'éjection des canaux, permettant une production continue à grande vitesse | Améliore la capacité et l'utilisation des équipements, accélère le retour sur investissement et améliore la réactivité des commandes |
| Qualité du produit | Sujet aux marques de seuil et aux lignes d'écoulement, fluctuations de consistance importantes dans les produits multi-empreintes. | Aspect esthétique du portail (pas de traces ou traces minimes), faibles contraintes internes, excellente stabilité dimensionnelle et consistance. | Améliore la qualité du produit et le taux de rendement, répond aux exigences d'apparence et de performance les plus strictes, réduit les plaintes des clients. |
| Production automatisée | Nécessite la manipulation du matériel de guidage, peut interférer avec les bras robotiques, complexité d'automatisation élevée. | S'intègre parfaitement aux lignes de production entièrement automatisées, maintient un environnement de production propre et permet une production « sans personnel ». | Simplifie les processus de production, améliore les capacités de fabrication intelligente et réduit les coûts globaux de gestion. |
Électronique et connecteurs de précision : produits multibroches à pas fin ne nécessitant aucun éclat et une contrainte de moulage minimale.
Composants optiques et d'éclairage : lentilles, guides de lumière, etc., n'exigeant aucune marque d'écoulement, aucune ondulation, une transmission lumineuse ultra-élevée et une précision dimensionnelle.
Dispositifs médicaux et d'emballage : Récipients à parois minces, tubes à essai, etc., exigeant la stérilité, des propriétés sans contamination, une résistance élevée et une sensibilité aux contraintes résiduelles.
Composants esthétiques haut de gamme : intérieurs d'automobiles, panneaux d'appareils électroménagers, etc., exigeant des surfaces de classe A exemptes de lignes de soudure, de marques d'évier ou de tout défaut.
5. Notre processus de service : de l'analyse thermique à une production de masse stable

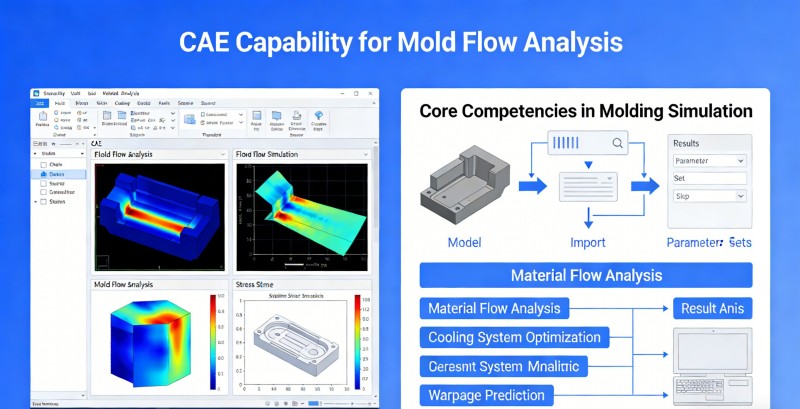

1. Analyse approfondie du flux de moule (CAE) : effectuez des simulations complètes du système de canaux chauds avant la conception du moule pour prédire le remplissage, la pression de maintien, le refroidissement, le gauchissement et la chaleur de cisaillement, en optimisant la disposition et les dimensions des buses.
2. Sélection du système et conception personnalisée : en fonction des résultats d'analyse et des caractéristiques du produit, sélectionnez ou personnalisez la marque et le modèle de canaux chauds les plus appropriés (vanne à goupille/ouverte, grande buse/micro buse).
3. Conception intégrée et usinage de précision : centrés sur le système de canaux chauds, nous réalisons une conception de moule holistique intégrant la structure, le refroidissement et la ventilation, garantissant des tolérances d'installation de haute précision pendant l'usinage.
4. Équilibrage thermique sur site et optimisation des processus : les spécialistes des canaux chauds collaborent avec les ingénieurs de moulage par injection pour un réglage méticuleux sur site de la température, de la pression et du timing afin d'établir la fenêtre de processus optimale.
5. Assistance technique et services de données à long terme : fournissez des conseils de maintenance continus et une assistance au dépannage pour les systèmes à canaux chauds, ainsi que des rapports sur les données de processus critiques pendant la production.
Q1 : Les moules à canaux chauds nécessitent un investissement initial plus élevé. Comment calculez-vous leur retour sur investissement (ROI) ?
A1 : Le calcul du retour sur investissement nécessite une prise en compte approfondie : 1) Économies de matériaux : réduction annuelle du coût des matières premières ; 2) Gains d'efficacité : rendement supplémentaire grâce à des temps de cycle réduits ; 3) Amélioration du rendement : économies de coûts grâce à la réduction des rebuts ; 4) Économies de post-traitement : élimination des coûts de main-d'œuvre et d'énergie pour le broyage et le séchage du matériau des canaux. En règle générale, pour une production en grand volume, des matières premières coûteuses ou des produits soumis à des exigences de qualité strictes, l'investissement supplémentaire dans les moules à canaux chauds peut être récupéré en 6 à 18 mois. Nous pouvons fournir un modèle d’analyse détaillé du retour sur investissement.
Q2 : Les systèmes à canaux chauds sont-ils plus sujets aux fuites (gouttes) ou au colmatage ?
A2 : Les risques sont extrêmement faibles grâce à une conception et un contrôle précis. Les fuites proviennent principalement d’une précision insuffisante de l’ajustement de la buse au moule ou d’une instabilité de la température, que nous traitons via un usinage de précision et un contrôle de la température en boucle fermée. Le colmatage résulte souvent de réglages de température inappropriés entraînant une dégradation des matériaux ou de procédures d'arrêt incorrectes. Nous établissons des SOP standardisées pour le démarrage, l'arrêt et le changement de matériau, et recommandons d'utiliser des produits de nettoyage dédiés aux canaux chauds pour la maintenance régulière afin de garantir le débit du système à long terme.
Q3 : Les moules à canaux chauds sont-ils adaptés aux produits nécessitant des changements de couleur fréquents ?
A3 : Oui, mais nécessite une approche scientifique. Lors de changements de couleur fréquents, les matières résiduelles présentes dans le système à canaux chauds doivent être complètement purgées. Nous recommandons d'adopter une conception à « canaux chauds à changement de couleur rapide », par exemple en utilisant des buses de type torpille avec une forte capacité de changement de couleur et en optimisant la finition de surface des parois des canaux. De plus, nous proposons des procédures de changement de couleur validées et efficaces pour minimiser le temps de changement et le gaspillage de matériaux.
Q4 : Avec quelles marques de canaux chauds collaborez-vous principalement ? Pouvez-vous adapter notre marque préférée pour les équipements existants ?
A4 : Nous maintenons des partenariats stables avec des marques dont YUDO (Hot Tech). Nous pouvons vous recommander la marque la plus adaptée en fonction des exigences de votre produit, de votre budget et des interfaces d'équipement existantes. Nous sommes également entièrement capables d'intégrer d'autres systèmes de canaux chauds spécifiés pour garantir une compatibilité transparente entre le moule et votre équipement d'usine.
