Quiconque travaille avec du matériel d'extérieur, des instruments de précision ou des pièces industrielles a probablement commis cette erreur fondamentale en achetant un étui de protection : vous passez des heures à comparer les indices IP67, les matériaux et les conceptions de la coque, seulement pour que l'étui arrive et découvre que votre équipement ne rentre pas – ou que la doublure en mousse est si lâche que votre équipement tremble pendant tout le voyage et n'obtient pratiquement aucune protection.
L’achat d’un étui de protection n’est jamais une décision « assez serrée ». Obtenir la bonne taille et la bonne épaisseur de mousse fait toute la différence pour savoir si votre équipement est réellement protégé.
La première erreur que font la plupart des gens est de mal lire les spécifications de taille.
Les fiches techniques des étuis de protection répertorient presque toujours à la fois les dimensions externes et les dimensions internes, et elles servent à des fins très différentes :
· Dimensions extérieures : la taille globale, y compris l'épaisseur de la coque, les loquets et la poignée. Utilisé pour calculer l'espace d'empilage, l'ajustement du véhicule et le volume d'emballage. Ne l'utilisez pas pour juger si votre équipement conviendra.
· Dimensions internes : La longueur, la largeur et la hauteur libres à l'intérieur du boîtier – l'espace de stockage réellement utilisable. Notez qu’il s’agit de la mesure du boîtier vide. Si vous ajoutez une doublure en mousse, vous devez soustraire l’épaisseur de la mousse de ce nombre.
Voici un exemple courant : vous disposez d’un instrument de 280 mm de long et vous envisagez un boîtier d’une longueur interne de 300 mm. Cela ressemble à un écart confortable de 20 mm. Mais si vous ajoutez 10 mm de mousse de chaque côté, la longueur utilisable tombe exactement à 280 mm – au mieux serrée, et très difficile de faire entrer et sortir votre équipement. Avec une mousse plus épaisse, elle ne conviendra tout simplement pas.
La bonne façon de dimensionner une valise est donc la suivante : calculez d'abord la taille totale de votre équipement plus la mousse, puis sélectionnez une valise dont les dimensions internes correspondent. Ne travaillez pas à rebours à partir de la taille du boîtier.
Ne vous contentez pas de mesurer le corps principal de votre appareil. Chaque partie saillante compte. C’est la principale raison pour laquelle l’équipement ne rentre pas.
Suivez ces quatre étapes pour une mesure précise :
① Mesurez la longueur totale maximale L × L × H du corps principal
Mesurez aux points les plus larges, les plus hauts et les plus longs, pas seulement aux surfaces planes. Pour les appareils dotés de poignées, de dissipateurs thermiques ou de boîtiers saillants, mesurez toujours à partir du point le plus éloigné.
② Ajoutez tous les composants saillants
Antennes, boutons, connecteurs, fiches, protège-câbles, pare-soleil, molettes de réglage… chaque petite partie saillante ajoute à l'encombrement global. Pour les équipements optiques et RF en particulier, le corps principal peut être compact, mais les ports et antennes peuvent ajouter plusieurs centimètres.
③ Inclure un espace pour les accessoires et les câbles
Très peu de personnes portent uniquement l’appareil lui-même. Chargeurs, cordons d'alimentation, câbles de données, batteries de rechange, manuels, outils spéciaux – s'ils sont également inclus dans la mallette, planifiez leur emplacement et ajoutez leurs dimensions. Nous recommandons fortement une doublure compartimentée, avec des emplacements séparés pour l'unité principale et les accessoires. Il protège votre équipement et empêche les pièces détachées de heurter l'appareil principal.
④ Laissez un petit espace pour le retrait
Ne le dimensionnez pas au dernier millimètre. Même avec une mousse personnalisée, nous vous recommandons de laisser un espace libre de 2 à 3 mm sur la longueur pour l'accès des doigts. Si vous ouvrez et fermez fréquemment le dossier, ajoutez-en un peu plus.

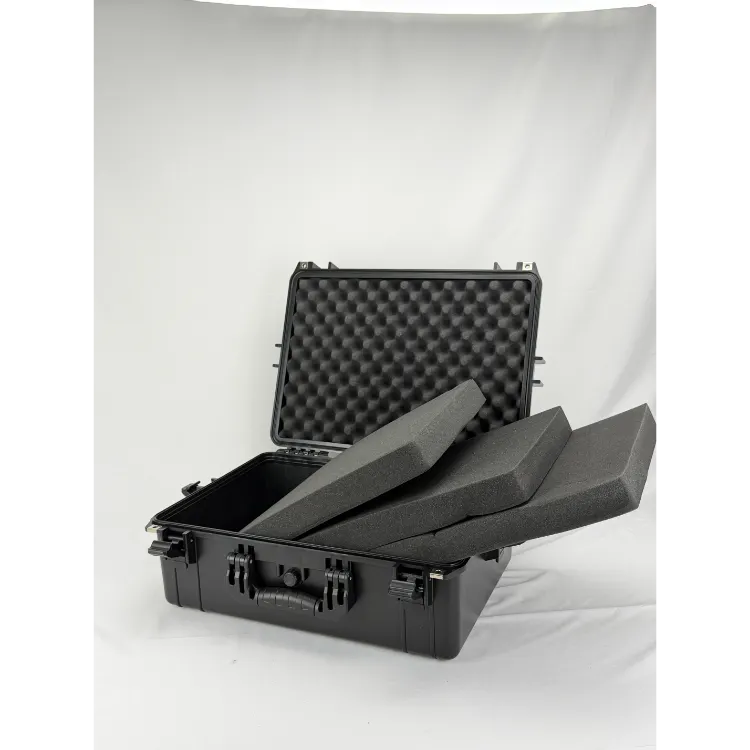

La mousse est le cœur de la protection, mais plus épaisse n’est pas toujours mieux. Trop de mousse gaspille de l’espace, ajoute du poids et rend l’équipement plus difficile à retirer. Trop peu et vous n’obtenez pas l’absorption des chocs dont vous avez besoin.
En fonction de la fragilité de votre équipement et de la manière dont il sera transporté, suivez ces directives pour l'épaisseur de la mousse simple face (la distance entre l'équipement et la paroi intérieure du boîtier) :
① Outils généraux et matériel durable : 8 à 10 mm par côté
Pour les outils à main, les pièces métalliques et les composants industriels standard pouvant supporter des chocs mineurs. Cette épaisseur évite les rayures et les éraflures sans perdre de place.
② Instruments électroniques et équipements industriels standard : 12 à 15 mm par côté
Pour les instruments de test, les modules de contrôle, les alimentations et les caméras standard avec circuits imprimés et composants de précision qui doivent être protégés contre les vibrations du transport et les chutes occasionnelles. Il s’agit de l’épaisseur la plus couramment spécifiée. Il absorbe la plupart des chocs de transport et de manutention courants tout en conservant une efficacité d'espace élevée.
③ Optiques de précision et équipements fragiles de grande valeur : 15 à 20 mm par côté
Pour les lunettes de visée, les appareils de vision nocturne, les objectifs d'appareil photo, les capteurs, la verrerie et les instruments de test de haute précision – des objets fragiles avec des coûts de réparation élevés. Cette épaisseur permet de supporter des transports plus difficiles et des chutes accidentelles. Les zones fragiles peuvent également être renforcées localement avec de la mousse supplémentaire, comme un tampon plus épais autour d'un élément de lentille.
Formule de calcul simple : longueur intérieure requise du boîtier = longueur maximale de l'équipement + 2 × épaisseur de mousse simple face. La même formule s'applique à la largeur et à la hauteur.
Remarque importante : Il s'agit d'épaisseurs d'un seul côté – la distance entre un côté de l'équipement et la paroi du boîtier, et non la mousse totale des deux côtés. Il s’agit d’une erreur de calcul très courante qui conduit à acheter une valise trop petite.
Les deux sont des doublures en mousse, mais le niveau de protection et l’expérience utilisateur sont très différents.

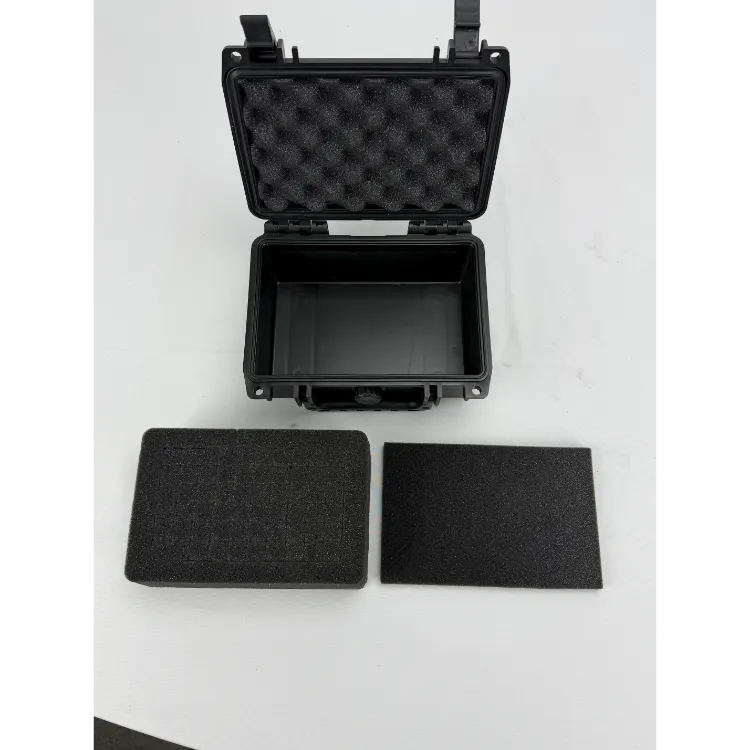

Mousse standard à prélever et à arracher
Faible coût et livraison rapide. Idéal pour les équipements de forme régulière avec de faibles exigences de protection. Mais les inconvénients sont évidents : découpes grossières, mauvais ajustement, équipements ayant tendance à se déplacer et coins et parties saillantes ne bénéficiant pas d’une protection ciblée. Il y a moins de compartiments, les accessoires peuvent donc heurter l'unité principale.

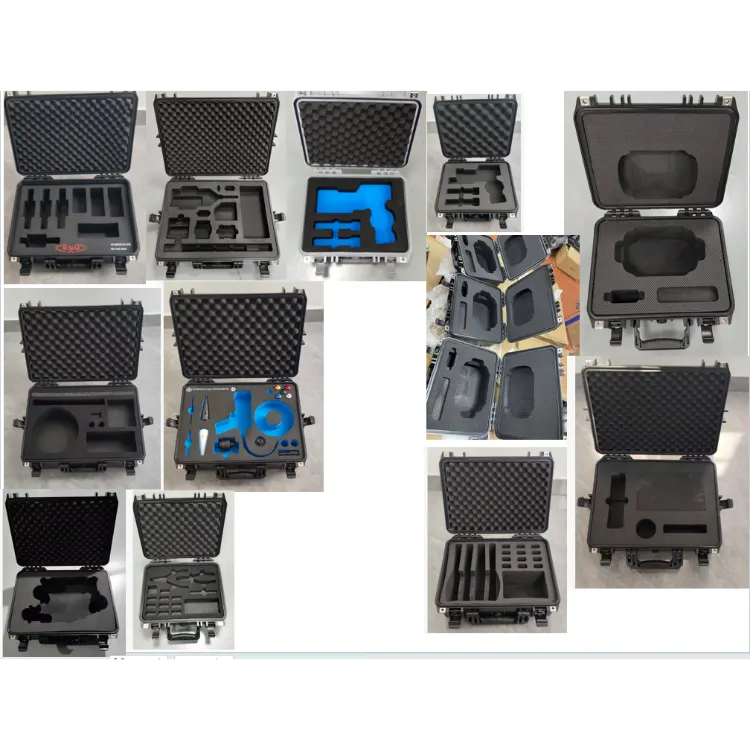

Doublure EVA usinée CNC sur mesure
Découpez à la forme 3D exacte de votre équipement. Votre équipement se met en place – pas de changement de vitesse, pas de frottement, pas d'impact. Il s’agit d’une véritable protection sur mesure.
· Ajustement parfait : s'adapte à la forme exacte de votre équipement, même aux surfaces courbes et aux connecteurs saillants. Zéro mouvement pendant le transport.
· Rangement compartimenté : emplacements dédiés séparés pour l'unité principale, les accessoires, les câbles et les outils. Rien ne se heurte à autre chose et tout est facile à trouver.
· Protection ciblée : Les zones fragiles peuvent être épaissies et chanfreinées individuellement pour une bien meilleure protection qu'une mousse d'épaisseur uniforme.
· Longue durée de vie : l'EVA haute densité résiste à la déchirure, à l'effritement et à la déformation même en cas d'utilisation répétée. Il ne se détachera pas avec le temps.
Quand choisir un liner personnalisé ?
· Votre équipement a une forme irrégulière ou des parties saillantes
· Vous protégez des équipements de grande valeur, fragiles ou de précision
· Vous devez transporter l'unité principale ainsi que plusieurs accessoires
· Le transport est longue distance, difficile ou à fortes vibrations
Erreur 1 : une affaire plus importante est toujours plus sûre
Beaucoup de gens pensent que s’ils achètent plus gros, ils ne peuvent pas se tromper. Mais si la valise est trop grande et que la mousse ne maintient pas l’équipement en toute sécurité, votre équipement glissera et rebondira à l’intérieur pendant le transport – et risque même d’être encore plus endommagé. La bonne taille et une doublure bien ajustée sont ce qui offre une véritable protection.
Erreur 2 : une mousse plus épaisse est toujours meilleure
L’absorption des chocs n’évolue pas linéairement avec l’épaisseur. Au-delà d’un certain point, l’ajout de mousse ne fait que gaspiller de l’espace sans améliorer de manière significative la protection. Cela rend également l’équipement plus difficile à retirer et alourdit le boîtier.
Erreur 3 : en regardant uniquement l'indice IP
Un indice IP67 garantit uniquement la résistance à l’eau et à la poussière – pas la protection contre les chocs ou les impacts. De nombreuses personnes pensent que IP67 signifie une protection totale, mais découvrent que leur équipement a survécu à l'exposition à l'eau mais s'est brisé à la suite d'une seule chute. Le boîtier était en bon état – l’équipement à l’intérieur n’avait aucun rembourrage. L’étanchéité et la protection contre les chocs sont deux choses distinctes.
Si vous achetez un étui de protection pour la première fois, suivez ce processus :
1. Faites une liste : notez chaque pièce d'équipement, accessoire et câble qui entrera à l'intérieur. Ne laissez rien de côté.
2. Prendre des mesures : Mesurez les dimensions extérieures maximales de chaque élément et notez les valeurs les plus grandes.
3. Choisissez votre niveau de protection : choisissez l'indice IP dont vous avez besoin en fonction de votre environnement d'exploitation.
4. Calculez la taille interne requise : décidez de l'épaisseur de la mousse en fonction de la fragilité de votre équipement, puis calculez les dimensions internes minimales du boîtier.
5. Sélectionnez une taille de boîtier : Choisissez la taille de boîtier standard la plus proche. Si aucune taille standard ne fonctionne, envisagez un étui personnalisé.
6. Choisissez votre doublure : Choisissez entre une mousse générique ou un EVA CNC personnalisé en fonction de la valeur et de la fragilité de votre équipement.
Les étuis de protection semblent simples, mais les détails comptent. Une différence de quelques millimètres dans la taille ou l’épaisseur de la mousse peut complètement changer la qualité de protection de votre équipement.
Si vous n'êtes pas sûr de la taille de boîtier dont vous avez besoin, de la quantité de mousse à spécifier ou de la solution de revêtement adaptée à votre équipement, envoyez-nous vos dimensions, votre application et vos conditions de fonctionnement. En tant que fabricant avec plus de 10 ans d'expérience dans les étuis de protection, WEISHUO peut vous proposer la meilleure solution de boîtier standard, ou concevoir une coque entièrement personnalisée et une doublure EVA construites exactement autour de votre équipement. Nous vous aiderons à trouver une solution qui protège réellement votre équipement.
