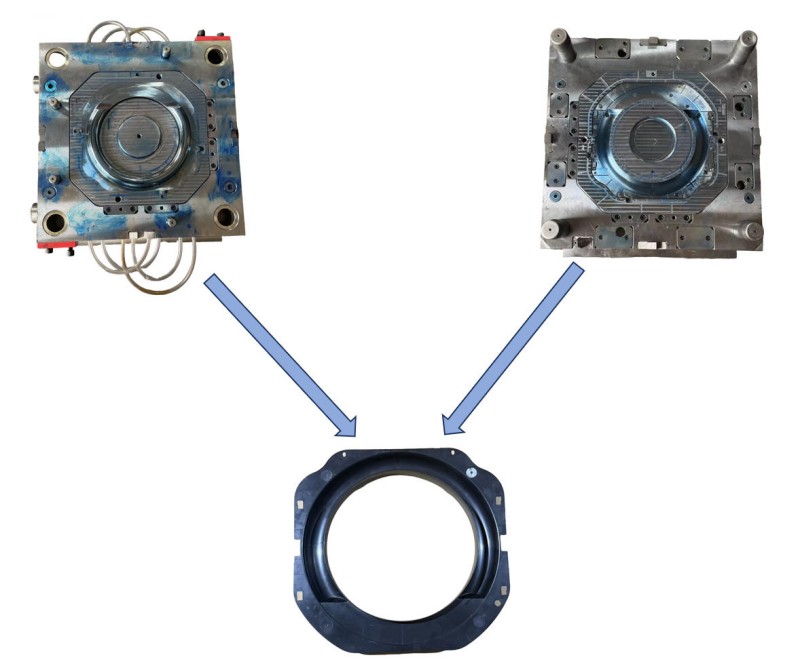

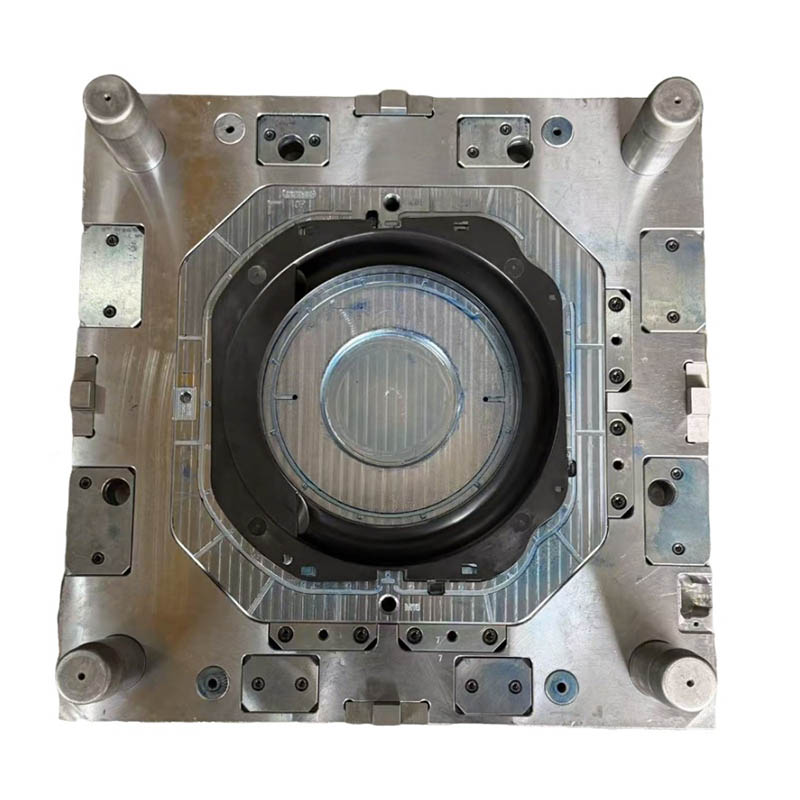

Moulage par injection d'anneau de porte de grande machine à laver

Le grand moule par injection d'anneau de porte de machine à laver sert d'interface critique entre l'armoire et la porte vitrée, ayant un impact direct sur la prévention des fuites, la réduction du bruit et l'attrait esthétique de l'appareil. Cela exige une formation précise des lèvres d’étanchéité, une finition de surface impeccable et un assemblage sans erreur avec divers types d’armoires malgré des géométries complexes.

Forts d’années d’expérience pratique au service de grandes marques d’électroménager telles que Samsung, Haier et Hisense, nous comprenons parfaitement les exigences fondamentales de la production en série de joints de porte. Nous livrons non seulement des moules, mais aussi un système mature, perfectionné pour une « production de masse stable » et un « contrôle des coûts ». Dès la phase de conception initiale, nous utilisons des outils tels que l'analyse du flux de moule pour optimiser l'équilibre de remplissage et l'uniformité du refroidissement, empêchant fondamentalement le gauchissement et les défauts esthétiques afin de garantir que les moules résistent aux défis de production à long terme.

Caractéristiques techniques de base : conçu pour une production de masse stable

Système de refroidissement équilibré assurant une lèvre d'étanchéité constante
Défi : La section transversale inégale de l'anneau de porte provoque un refroidissement rapide dans les zones des lèvres d'étanchéité à paroi mince, par rapport à un refroidissement plus lent dans les sections à paroi épaisse. Ce déséquilibre entraîne une déformation du produit, des fluctuations dimensionnelles des lèvres d’étanchéité et une fiabilité d’étanchéité compromise à long terme.

Solution : mise en œuvre d'une conception de refroidissement différentiel par zones. Les zones fonctionnelles clés telles que les lèvres d'étanchéité et les fentes de montage disposent de circuits de refroidissement indépendants et à haut rendement. Cela permet d'obtenir un équilibre thermique global, en contrôlant efficacement le retrait et la déformation pour garantir la stabilité dimensionnelle des composants d'étanchéité sur chaque pièce moulée.

Solution de ventilation complète pour éliminer les défauts de surface
Défi : Géométrie complexe de l'anneau de porte avec une grande zone projetée sujette à l'air emprisonné derrière les nervures ou sur des surfaces courbes, provoquant des défauts visibles tels que des brûlures, un brillant ou des projections courtes qui entraînent des rebuts.
Solution : mettre en œuvre un réseau de ventilation combiné comprenant « des évents de ligne de séparation + des évents d'insertion + des évents d'éjecteurs ». Guidée par l’analyse du flux du moule, une ventilation précise est positionnée à toutes les extrémités de fusion pour assurer une évacuation fluide de l’air des cavités. Cela élimine fondamentalement les défauts d’apparence causés par l’air emprisonné et améliore le rendement au premier passage.

Mécanisme d'éjection pour un démoulage doux et sans dommage des anneaux de porte

Défi : Les anneaux de porte utilisent souvent des matériaux en caoutchouc souple comme le TPE et présentent de multiples contre-dépouilles, ce qui les rend sujets à la déformation, aux rayures ou aux déchirures lors de l'éjection.
Solution : mise en œuvre d'une solution principale combinant « éjection assistée par gaz + blocs d'éjection de grande surface ». Lors de l'ouverture du moule, de l'air comprimé est d'abord introduit pour éliminer l'adhérence sous vide, suivi d'une force d'éjection stable et équilibrée fournie par des blocs d'éjection de grande surface. Pour les contre-dépouilles complexes, des solutions éprouvées telles que des éjecteurs inclinés ou des extracteurs internes ont été utilisées pour garantir un retrait des pièces en douceur et sans dommage.

Processus de cavité de moule pour une finition de surface durable, brillante/mate

Défi : En tant que composant extérieur, l'anneau de porte nécessite une surface uniformément lisse (finition brillante ou mate fine) qui résiste à l'usure sur des centaines de milliers de cycles de moulage, évitant ainsi les rayures ou les marques de traînée qui dégradent la brillance.
Solution : Les cavités sont fabriquées à partir d'acier poli de première qualité, optimisé pour une production en grand volume. Les finitions de surface spécifiées par le client sont obtenues grâce à des processus spécialisés de polissage ou de gravure. Les composants mobiles tels que les glissières et les éjecteurs inclinés subissent un traitement de haute dureté et un ajustement de précision pour éviter les rayures dans les cavités lors d'un fonctionnement prolongé, conservant ainsi une qualité d'apparence stable.

Nos capacités et processus de service

Nous fournissons des services de bout en bout, de la conception à la livraison en production de masse :

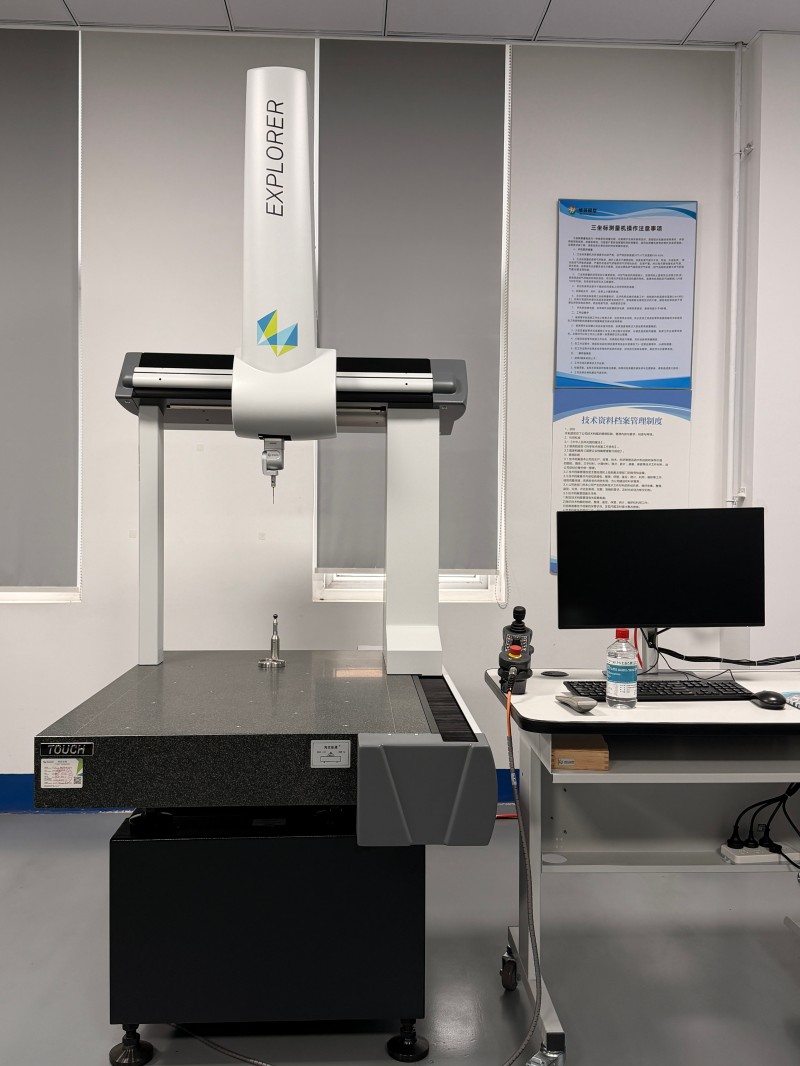

Assurance qualité : avant expédition, les dimensions critiques sont soumises à une inspection CMM et à des tests de production stables et continus pour garantir une capacité de production de masse fiable.

Foire aux questions (FAQ)

Q1 : Quel est le cycle de développement typique pour les moules de cadre de porte comme ceux utilisés par Haier ou Samsung ?
A1 : Sur la base de l'expérience établie du projet, le cycle standard pour un moule de cadre de porte conçu pour une production en grand volume (de la conception à l'échantillon T1) est d'environ 8 à 11 semaines. Les délais spécifiques dépendent du nombre de cavités, de la complexité structurelle et des exigences en matière de finition de surface.

Q2 : Quelle est la durée de vie et le cycle de maintenance du moule ?
A2 : Nos objectifs de conception fournissent des moules capables d'une production stable dépassant 300 000 cycles (pour des matériaux comme le PP, le TPE). Grâce à une sélection optimale de l'acier, un traitement thermique et des conceptions de protection pour les pièces mobiles, les moules maintiennent la précision à long terme avec un entretien approprié. Nous fournissons des directives de maintenance claires.

Q3 : Comment assurez-vous la compatibilité d’assemblage entre les anneaux de porte et les boîtiers de machine à laver de différentes marques ?
A3 : L’expérience est essentielle. Nous avons développé de nombreux moules d'anneaux de porte et connaissons les normes d'aménagement des logements les plus courantes. Pendant le développement, nous accordons la priorité à l’analyse et à la validation de tous les points d’installation, des dimensions d’encliquetage et des tolérances des lèvres d’étanchéité. Un échantillon T1 sera fourni pour les tests d'assemblage réels de la machine afin de confirmer la correspondance parfaite.

Q4 : Comment les modifications de conception sont-elles gérées si elles sont nécessaires plus tard dans le cycle de vie du produit ?
A5 : Nous comprenons la nécessité d’itérations de produits. Notre processus de changement est efficace et transparent :
Vous fournissez les données de modification → Nous évaluons les implications techniques et proposons des solutions de modification avec des devis → Après confirmation, nous mettons en œuvre les modifications et effectuons la vérification du remoulage. Nous possédons une vaste expérience dans la gestion des modifications de conception courantes.
