Moules de précision pour composants structurels pour petit électroménager

L'expérience exceptionnelle des petits appareils électroménagers découle non seulement de l'esthétique élégante, mais également de la collaboration efficace, silencieuse et fiable de milliers de composants structurels internes de précision. Le jeu infime d'un engrenage, la force précise d'un loquet ou la douceur ultime d'un conduit d'air déterminent directement la puissance, les niveaux de bruit, la durée de vie et l'expérience utilisateur d'un produit. Ces exigences de précision au niveau millimétrique, voire micrométrique, poussent les défis de fabrication à l’extrême.

S'appuyant sur une expertise de pointe acquise dans les moules de précision pour composants automobiles, Ningbo Weishuo apporte cette recherche incessante de « précision microscopique » et de « fiabilité fonctionnelle » au secteur des moules pour petits appareils électroménagers. Nous comprenons qu'un petit flash peut provoquer un bruit d'engrenage et qu'une déformation de 0,01 mm peut rendre un ajustement inutilisable. Ainsi, les moules que nous livrons sont maîtres du domaine microscopique. En utilisant des équipements d'usinage et une technologie de simulation de pointe, nous créons des micro-cavités impeccables dans les plus petites dimensions, garantissant que cette perfection perdure pendant des millions de cycles. Nous choisir, c'est sélectionner une base de précision fiable pour la fonctionnalité principale et la qualité durable de votre produit.

Caractéristiques techniques de base : conçu pour la précision et la durabilité

Moulage de microstructures avec assurance zéro défaut
Défi : Les composants des petits appareils électroménagers comportent souvent des micro-engrenages avec des largeurs de dents inférieures à 0,5 mm, des parois minces à rapport d'aspect ultra élevé et des épaulements de précision invisibles à l'œil nu, sujets aux prises de vue courtes, à la concentration de stress ou au flash.
Solution : Pour relever ces défis de moulage à micro-échelle, nous nous concentrons sur un contrôle précis et une optimisation systématique depuis la conception du moule jusqu'aux paramètres du processus. Pour les moules, nous affinons la conception des canaux et des portes pour garantir que la matière fondue s'écoule de manière fluide et synchronisée dans chaque petit profil et coin de dent. Un système de contrôle de température de moules de composants structurels de précision pour petits appareils électroménagers permet une gestion locale différenciée de la température, favorisant un refroidissement équilibré pour minimiser les contraintes et les déformations. Au niveau du processus, nous obtenons un équilibre optimal entre une vitesse et une pression d'injection élevées grâce à un réglage méticuleux. Combiné à des stratégies de pression de maintien en plusieurs étapes, cela garantit que les microstructures sont entièrement remplies tout en empêchant la formation de flash. L’objectif principal est de garantir une réplication stable, cohérente et sans défaut de ces caractéristiques de précision microscopique à chaque cycle d’injection, établissant ainsi une base solide pour un assemblage fiable et un fonctionnement silencieux des petits appareils.

Stabilité dimensionnelle et contrôle de cohérence ultra-élevés

Défi : Les composants structurels modernes nécessitent souvent une adaptation à divers plastiques techniques (par exemple ABS, PC, PA, PPS), dont les taux de retrait varient considérablement de quelques dixièmes de pour cent à plusieurs pour cent. Dans les moules multi-empreintes, cette complexité du retrait du matériau est encore amplifiée, conduisant facilement à des fluctuations de dimensions, de poids et même de propriétés mécaniques entre les cavités. Cela menace directement la cohérence de la production de masse et l’interchangeabilité des assemblages.
 Solution : Nous surmontons ce défi en établissant un système de contrôle prédictif et collaboratif basé sur les propriétés des matériaux. Tout d’abord, dès les premières étapes de la conception du moule, nous simulons et analysons différents matériaux à l’aide d’une base de données complète sur les propriétés des matériaux et de modèles de retrait. Sur la base de cette analyse, nous mettons en œuvre une pré-compensation différenciée et des conceptions équilibrées pour le système de déclenchement (par exemple, les canaux chauds), les canaux de refroidissement et les dimensions de la cavité, neutralisant ainsi les variations de retrait du matériau à la source. Pendant la production, nous utilisons un contrôle de température multizone très réactif et des systèmes d'injection en boucle fermée pour affiner indépendamment les processus de remplissage et de maintien de la pression pour chaque cavité. Cela garantit que la masse fondue subit des conditions identiques dans chaque cavité. Enfin, grâce à une surveillance numérique complète des processus et à une gestion du poids des pièces depuis la première pièce jusqu'à la production en série, nous garantissons que chaque composant produit par le moule multi-empreintes répond aux mêmes normes strictes quel que soit le matériau utilisé, obtenant ainsi une véritable variation nulle de performances et de dimensions.

Conception optimisée pour une efficacité élevée et une production automatisée
Défi : La demande élevée de composants pour petits appareils électroménagers nécessite des moules offrant une efficacité de production et une compatibilité d'automatisation exceptionnelles.
Solution : Concevez des moules empilés avec des configurations de 1 empreinte sur 2, 1 empreinte sur 4 ou même plus pour maximiser le rendement par cycle d'injection. Intégrez des systèmes de découpe des portes dans le moule, de détection automatique et de tri pour permettre une production entièrement automatisée.
Des systèmes d'alimentation et d'éjection optimisés pour le retrait robotisé des pièces garantissent la stabilité du cycle de production.

Pièces d'application typiques et comparaison des valeurs

Notre processus de service : agile, précis, entièrement collaboratif

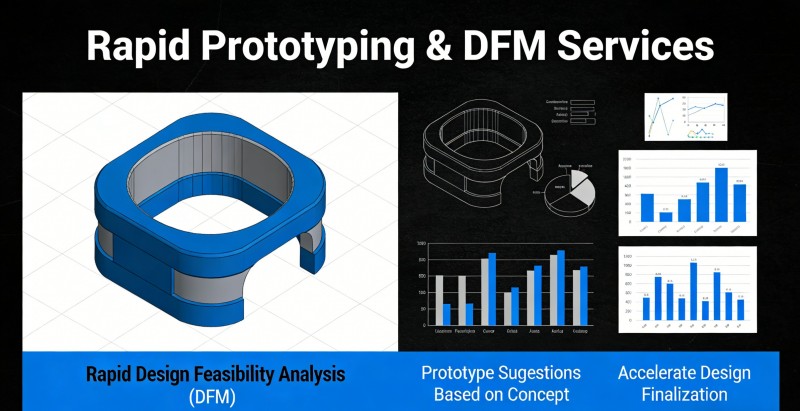

1. Prototypage rapide et DFM : nous fournissons une analyse de faisabilité de la conception (DFM) rapide et des recommandations de prototypage basées sur votre concept pour accélérer la finalisation de la conception.

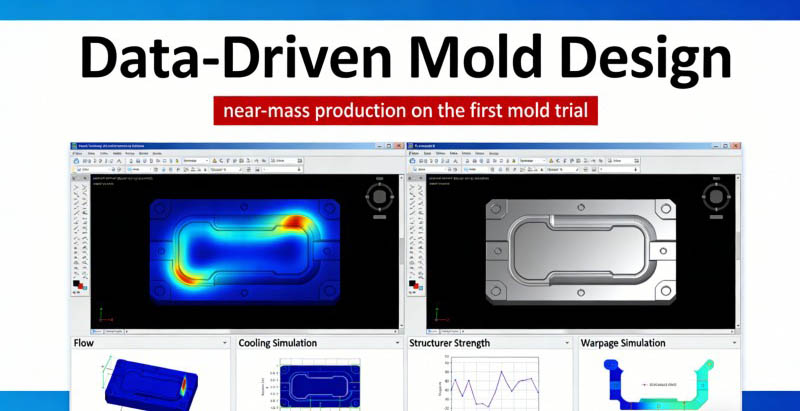

2. Conception de moules basée sur les données : utilisation d'un logiciel professionnel pour une conception 3D complète, avec simulation approfondie de l'écoulement, du refroidissement, de la résistance structurelle et du gauchissement pour obtenir une « qualité proche de la production lors du premier essai de moule ».
3. Usinage de précision au micron : en utilisant des équipements de précision dans des ateliers à température contrôlée, nous garantissons des tolérances dimensionnelles critiques de ± 0,02 mm.

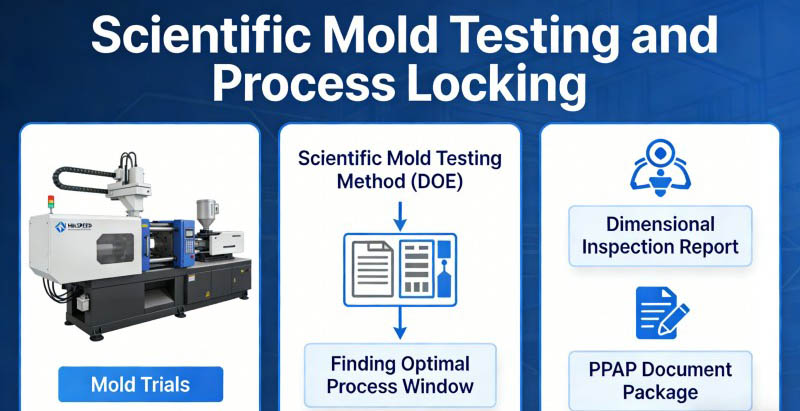

4. Essais scientifiques de moulage et verrouillage du processus : effectuez des essais de moulage sur nos machines de moulage par injection de précision à grande vitesse. Utilisez la conception d'expériences (DOE) pour identifier les fenêtres de processus optimales, en fournissant des rapports d'inspection dimensionnelle complets et des packages de documentation PPAP.
5. Support de production et optimisation continue : nous fournissons un support de production de masse sur site et effectuons une optimisation continue basée sur les données de production, offrant des recommandations d'ingénierie pour les mises à niveau des produits et la réduction des coûts.

Foire aux questions (FAQ)

Q1 : Quelles contre-mesures spéciales vos moules utilisent-ils pour les matériaux à haute teneur en fibres de verre (par exemple, PBT+30 % GF) couramment utilisés dans les petits appareils électroménagers ?
A1 : C’est notre spécialité. Pour l'usure élevée et le retrait anisotrope des matériaux à haute teneur en fibre de verre, nous employons une stratégie combinée : 1) Contre-mesures de résistance à l'usure : comme mentionné, utilisation d'acier et de revêtements de qualité supérieure résistant à l'usure ; 2) Mesures de résistance à la corrosion : utilisation d'acier inoxydable ou de revêtements résistants à la corrosion pour résister aux substances acides générées par l'hydrolyse des fibres de verre ; 3) Contrôle du retrait : analyse précise du flux de moule et contrôle de la température du moule, combinés à la technologie de canaux chauds à valve séquentielle pour guider l'orientation des fibres et gérer efficacement la déformation par gauchissement.

Q2 : Notre nouveau produit nécessite plusieurs composants structurels de précision. Pouvez-vous proposer une solution de « moule familial en plusieurs parties » ?
R2 : Oui, il s’agit d’un modèle courant et efficace que nous utilisons pour les clients de petits appareils électroménagers. Un « moule familial » fait référence à la production de plusieurs pièces distinctes constituées du même matériau pour le même produit au sein d’un seul moule. Grâce à une conception précise d’équilibrage et de refroidissement des canaux, nous garantissons que toutes les pièces de formes différentes dans des cavités séparées répondent à leurs normes de qualité respectives. Cela réduit considérablement votre investissement par moule et améliore l’efficacité de la production et de l’assemblage.

Q3 : Quel est le cycle typique de livraison du moule ? Nos itérations de produits sont rapides.
A3 : Pour les moules multi-empreintes de petite précision, notre cycle de livraison standard (du gel de la conception au moule d'essai T1) est de 8 à 12 semaines. Nous avons établi un flux de travail de projet à réponse rapide, adapté au secteur des petits appareils électroménagers, en utilisant des modules standardisés et une ingénierie simultanée pour réduire les délais. Pour les besoins urgents, nous pouvons activer des canaux accélérés pour nous aligner pleinement sur votre calendrier de lancement sur le marché.

Q4 : Au-delà des moules, Weishuo peut-il assurer la production de moulage par injection et le traitement secondaire (par exemple, soudage par ultrasons) des pièces ?
A4 : Oui, nous proposons une solution clé en main unique pour les « moules + produits ». Notre installation abrite des machines de moulage par injection de précision à grande vitesse allant de 60 à 350 tonnes, spécifiquement adaptées aux composants de petits appareils électroménagers, complétées par un environnement de salle blanche. Nous intégrons également des processus secondaires courants tels que le soudage par ultrasons, la gravure au laser et l'insertion de vis. Cela permet une livraison de bout en bout, des granulés bruts aux assemblages finis, garantissant ainsi le contrôle de la qualité et simplifiant la gestion de votre chaîne d'approvisionnement.
